ナチュレーヌ取扱説明書 ZLE-DA30-020（施工店様用）

施工店様へ：ナチュレーヌZLE-DA30-020は、浴室、トイレ、リビング、床下、地下室、屋根裏等に設置される換気扇および照明器具のON/OFFを制御する電子式自動制御スイッチです。この取扱説明書を読んで適切に設定および取付をしてください。取付および作動確認後は「ナチュレーヌ取扱説明書（お客様用）」および「ナチュレーヌ トラブルシューティング」とともにユーザー様にお渡しください。その際、選択設定した運転モードの種別について、ナチュレーヌ取扱説明書（お客様用）の２頁の運転モードの表の下欄（注意書き部）にチェックを入れてください。

１）適合する換気扇等について

• 適合する換気扇は電流が最大0.8A以下で、負荷容量が5〜50Wのものです。換気扇を２台以上並列に接続する場合も使用することが出来ます。この場合は、合計の負荷容量を5〜50Wまでとし、同一のメーカーで１台当たり最低５Wのものを使用してください。
• 換気扇本体にスイッチや制御回路を内蔵するタイプ、自動運転型換気扇、センサー内蔵電子式シャッターおよび引きヒモ式の換気扇には使用できません。ヒモ式の換気扇の場合はヒモを引いた状態（シャッターを開いた状態）での使用は可能です。
• 照明器具は白熱灯（60W×２以下）を使用してください。蛍光灯の場合は20W以下としてください。インバーター式蛍光灯は使用できません。
• 換気扇の種類によって、うなり音や停止時のわずかな回転などが発生する場合がありますが、特に異常ではありません。低騒音タイプの換気扇のご使用をお勧めいたします。

２）適合する建物について

• 結露を解消したい部屋の給気口から換気扇までの空気の通り道が確保されていることが必要となります。給気口は閉鎖されていないこと、目詰まりが無いことを確認してください。結露を解消したい部屋と換気扇のある部屋が異なる場合は部屋から廊下、廊下から換気扇のある部分のドアにガラリがあること、またはアンダーカットが有効に設けられていることを確認してください。
• 単相AC200Vの機器を使用している場合は、電圧の不平衡による過電圧が原因でナチュレーヌが破損する恐れがありますので配線等には十分ご注意ください。漏電遮断器は中性線欠相保護機能付きのものを使用している場合に限ります。

３）適合するナチュレーヌの取付場所について

• ナチュレーヌは、室内の空気の温度・湿度をセンサーによって刻々と計測しながら換気扇の運転の制御シグナルを発信します。従ってナチュレーヌを取付ける場所は、自然な空気の流れが得られる室内とし、直射日光が当たる場所、エアコンの付近、ストーブの付近およびチリやほこりの多い場所は避けてください。
• 振動が大きい場所や衝撃力を受ける恐れのある場所には設置しないでください。

４）適合するボックスと適用電線について

• ボックスは１個用深型スイッチボックスをご使用ください。はさみ金具および浅型は使用できません。
• 適用する電線は単線Φ1.0、Φ1.6を使用してください。より線を使用する場合は、必ず棒状端子を使用してください。

５）安全に施工していただくために

• 結線は、必ず電源（ブレーカーなど）を切ってから行ってください。感電やナチュレーヌの故障の原因となります。
• 負荷側を短絡させないでください。
• 負荷容量を超えて使用しないでください。発熱する恐れがあり、ナチュレーヌが焼損したり、火災発生の原因になります。

• 電極の極性に注意してください。結線を間違えるとナチュレーヌが破損します。
• 結線後の相間メガーテストを行うことは出来ません。通常行われるアースとニュートラル間、アースとホット間でのメガーテストは行えます。
• 本体を取付ける時、配線はボックスの右奥に押し込んでください。スイッチボックスと本製品の間にはさんで、本体全面パネルを無理に押し込んで装着するとナチュレーヌの電気回路が壊れます。なお、前面パネルは四隅の装着用ガイドとケースの位置をよく合わせて装着してください。位置がずれたまま無理に押し込むとコネクターピン（５ピン×２＝10ピン）が破損します。
• 換気扇と照明の結線を間違えないでください。白熱灯は突入電流が大きいため、換気扇側に結線するとナチュレーヌの故障の原因になります。

６）ナチュレーヌの部品の確認について

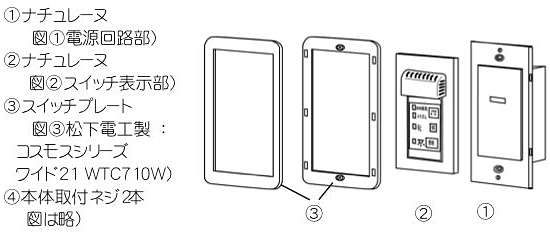

梱包品を開けた時、最初に右の〜が揃っていることをご確認ください。もし足りない場合や、違うものが入っている場合は、お手数ですが、販売元のアワーブレーン環境設計(株)までご連絡ください。

７）ディップスイッチの設定について

基板内SW 4で設定する。凡例：

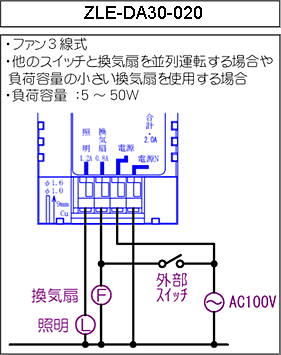

８）機種ごとの結線図について

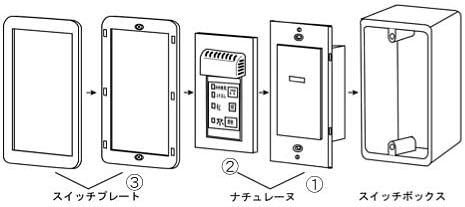

９）取付方法について

1. 電線被覆を９mm剥いてください（ナチュレーヌ本体ケースの背面に剥きゲージが付属しています）。
2. 端子台のプッシュボタンを押しながら電線を止まるまで押し込み固定します。電線は１本のみ接続できます。複数本を接続する場合は一旦外部でまとめてから接続してください。
3. ナチュレーヌ本体（）を、付属のネジでスイッチボックス*に固定してください。ネジを締付け過ぎると本体ケースが変形するので注意してください。
   *スイッチボックスはJIS規格品をご使用ください。
4. ナチュレーヌ本体ケース（）と本体パネル（）を結合してください。このとき、本体パネルのリブを本体ケースに沿わせてゆっくりと無理のない力で押し込んでください。位置がずれた状態で無理に押し込むと損傷するおそれがありますので十分に注意してください。うまくいかないときは、まず、左右のどちらかの側を先に嵌合わせてから他の側を嵌めるようにすると嵌めやすくなります。
   本体パネルと本体ケースの間に隙間がないことを確認してください。
5. スイッチプレート（）をナチュレーヌ本体にネジで止めてください。ネジを締付け過ぎると本体ケースが変形するので注意してください。

特殊な設置方法については、取扱店向けの詳細な取付説明書がありますので販売元にお問合せの上、ご参照してください。
